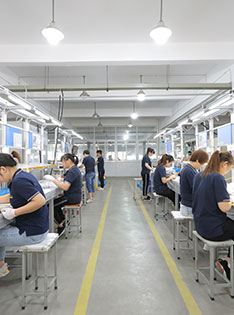

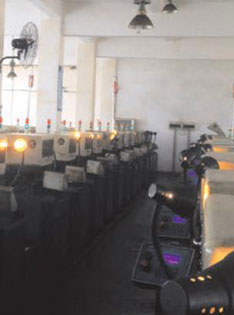

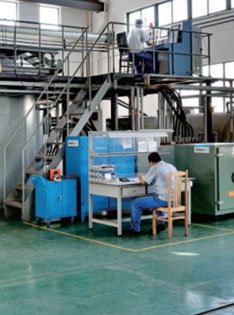

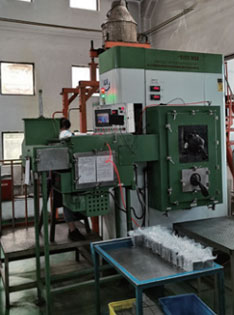

燒結釹鐵硼生產設備及工藝流程

先進的生產設備，自動化檢驗設備，高科技的研發設備

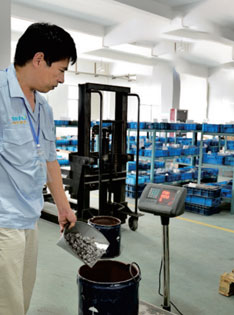

配料

鑄片

氫碎

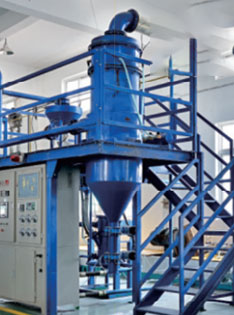

氣流磨

成型

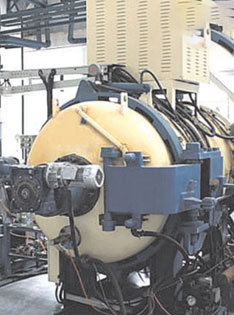

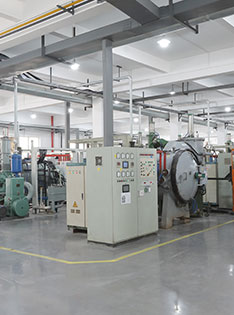

燒結

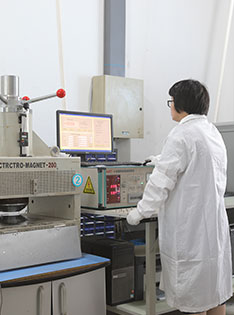

性能測試

機加工

檢測

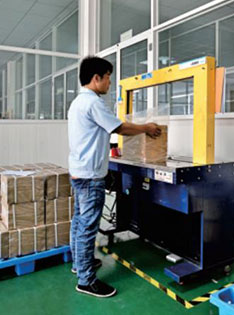

包裝

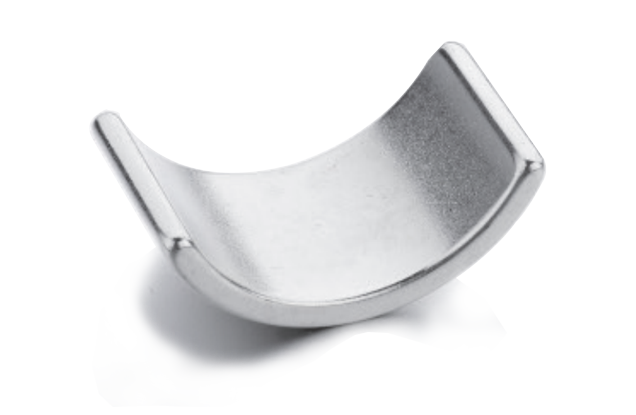

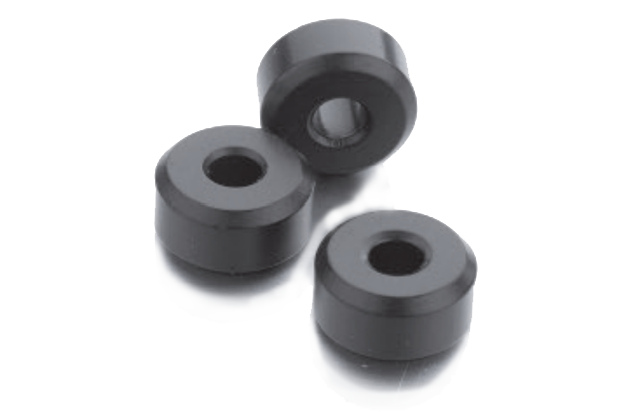

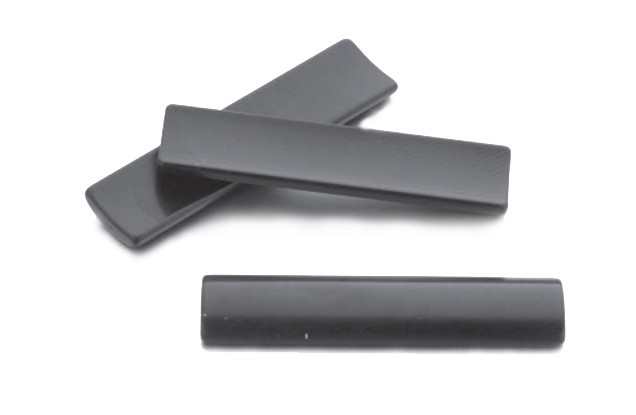

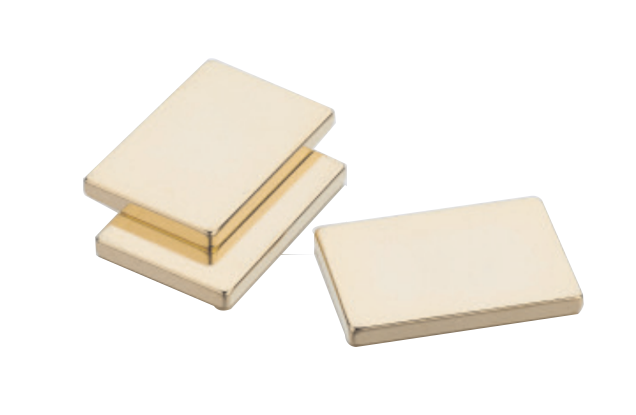

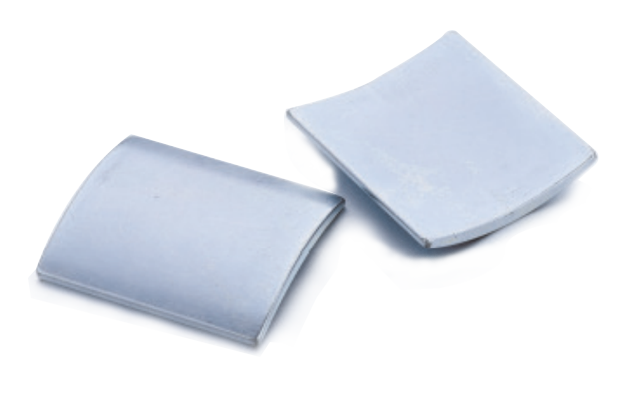

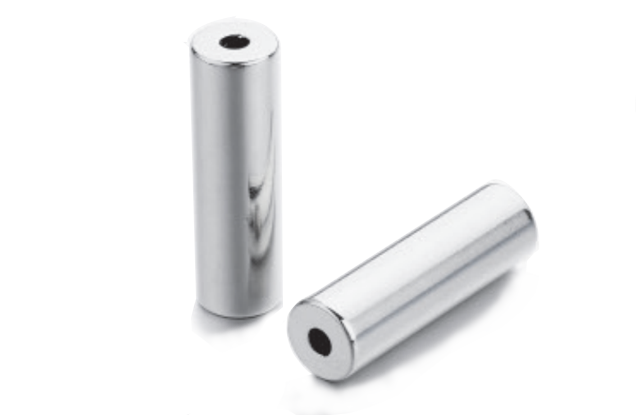

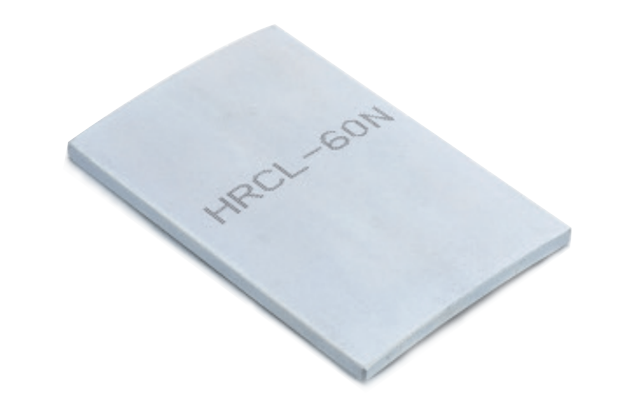

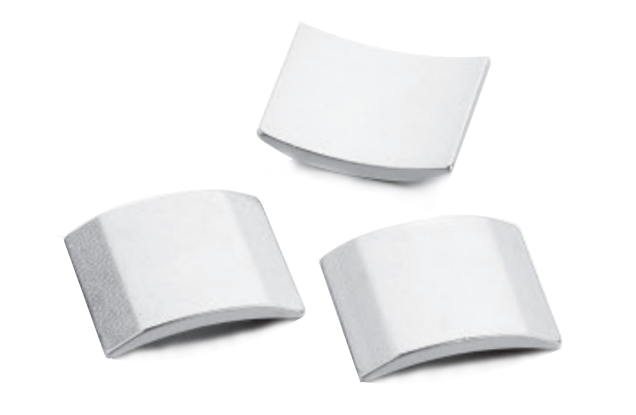

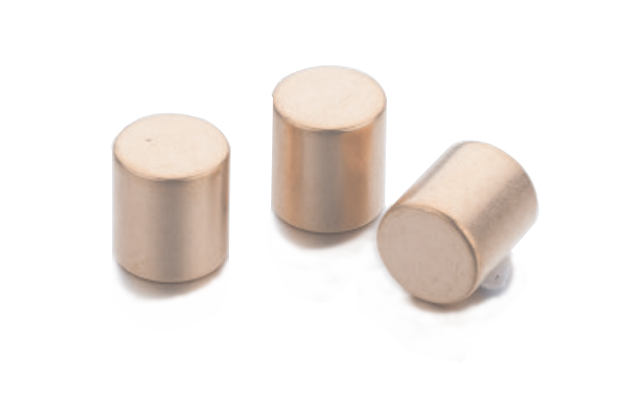

燒結釹鐵硼
燒結釹鐵硼性能參數

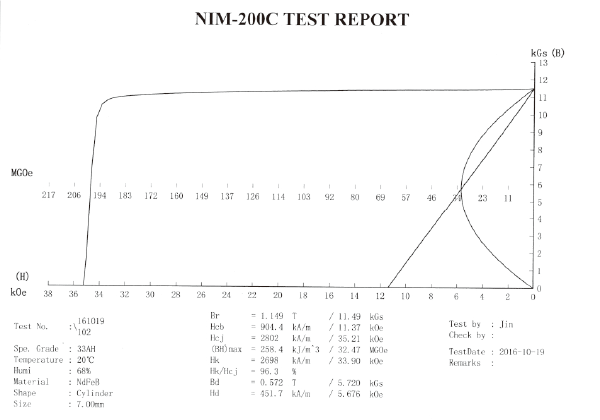

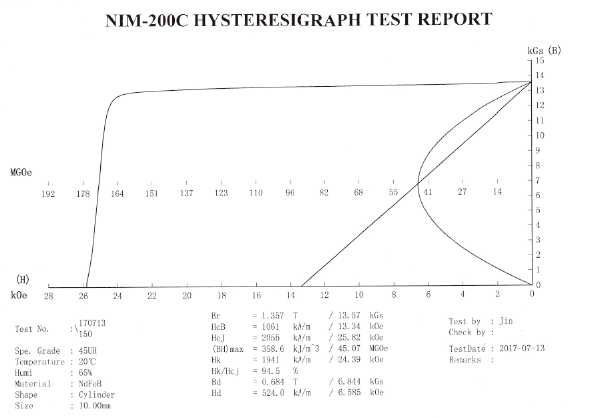

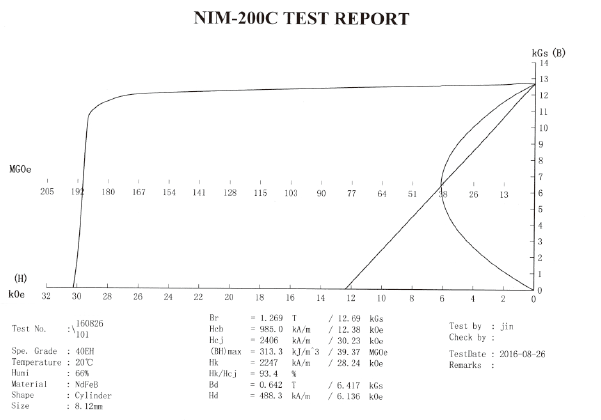

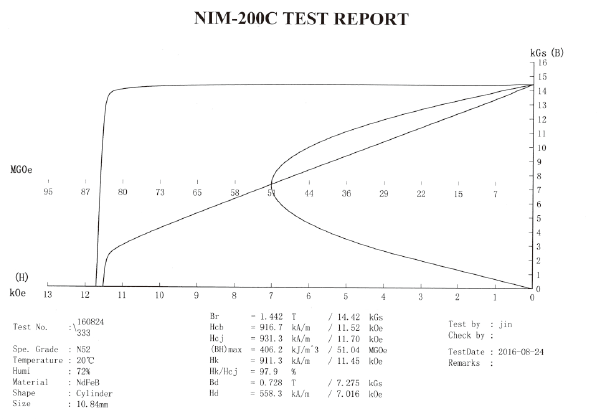

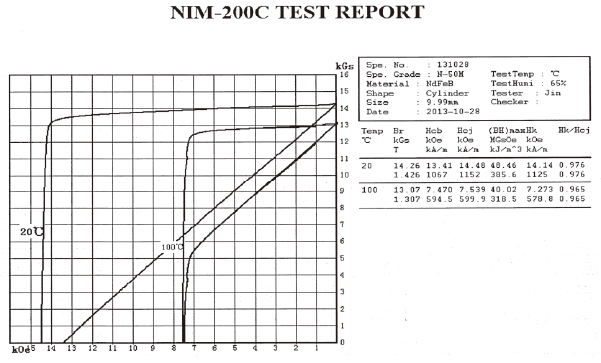

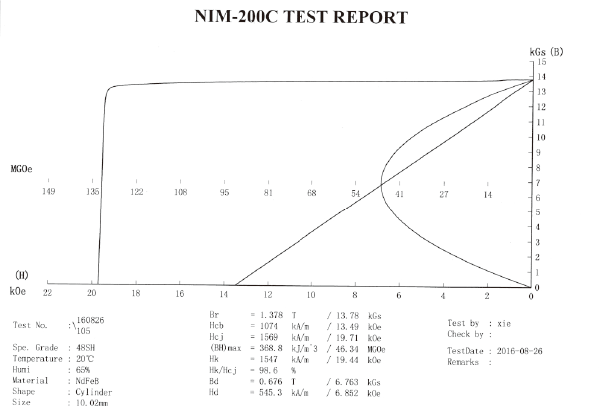

燒結釹鐵硼曲線
晶界擴散

晶界擴散技術是采用表面涂覆、磁控濺射、真空蒸鍍、電泳沉積等方式，在厚度為9mm以下的薄片燒結釹鐵硼磁鋼表面形成Dy或Tb重稀土薄層，再經過合適的回火處理，使得磁鋼的內稟矯頑力得到大幅提升，可降低重稀土的使用量，降低制造成本，也可生產常規工藝無法生產的超高牌號。

工藝流程圖

人工擺料/自動擺料

自動稱重

工件加熱

自動噴涂（A面）

自動稱重

在線自動翻料

自動加熱

工件加熱

自動噴涂（B面）

自動稱重

下件/自動收料

轉真空燒結爐

工藝流程圖 人工擺料/自動擺料 自動稱重 工件加熱 自動噴涂（A面） 自動稱重 在線自動翻料 自動加熱 工件加熱 自動噴涂（B面） 自動稱重 下件/自動收料 轉真空燒結爐

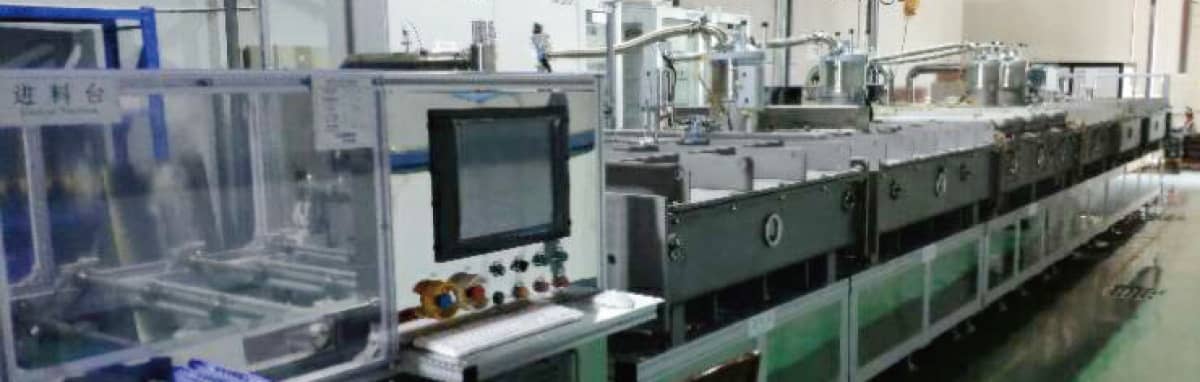

設備圖

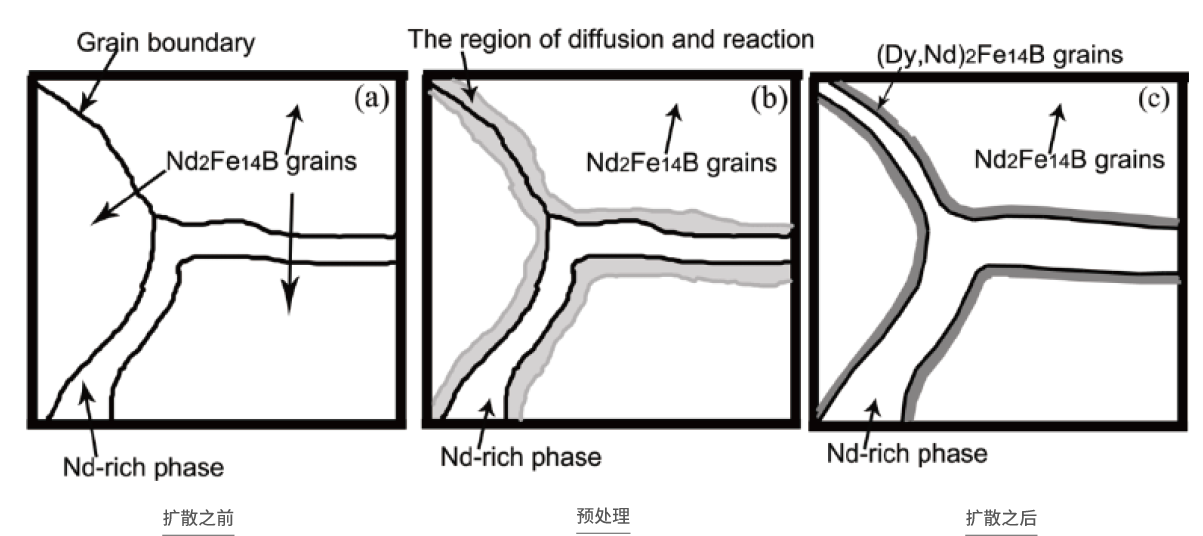

晶界擴滲過程圖示說明
不同厚度磁鋼經過晶界擴散后矯頑力提升
配方中重稀土含量 產品厚度 晶界滲Dy時Hcj提高范圍（kOe） 晶界滲Tb時Hcj提高范圍（kOe）
0 ＜4 4~5 7~8
0 4~8 3~4 6~7
＞2% ＜4 3~4 6~7
＞2% 4~8 2.5~3.5 5~6
產品形狀 最大加工尺寸 最小加工尺寸
方塊 長方體：長度200mm×寬度100mm×高度40mm 長度0.9mm×寬度0.3mm×高度0.9mm
正方體：長度100mm×寬度100mm×高度100mm
圓環 外徑250mm×內徑150mm×高度40mm 外徑1.5m×內徑0.5mm×高度0.5mm
圓片 外徑250mm×高度40mm 外徑1mm×高度0.5mm
瓦型 長度180mm×寬度80mm×高50mm 長度3mm×寬度2mm×高1mm
面包型 長度180mm×寬度80mm×高50mm 長度3mm×寬度2mm×高1mm
異形 長度180mm×寬度80mm×高50mm 長度0.9mm×寬度0.3mm×高0.9mm
鍍層類別 最小局部厚度(μm)
鎳電鍍層 10
鎳銅+鎳電鍍層
鋅電鍍層 藍白鋅 4
彩鋅 6
鎳+錫電鍍層 12
鎳+金電鍍層
環氧樹脂 15

典型使用環境通常指無凝露的室內環境；

最小局部厚度是指在主要表面上能被直徑為20mm球接觸的部分的鍍層厚度；

本標準未規定最大鍍層的厚度(鍍層的最大厚度由供需雙方商定),鍍層的最大厚度應不影響工件最終的尺寸公差要求；

組合鍍層的最小局部厚度指組合的各分鍍層的總厚度。

各鍍層開始出現腐蝕的時間
電鍍層類別 開始出現腐蝕時間
中性鹽霧試驗 濕熱實現 壓力容器實驗
滾鍍鎳 36 500 36
掛鍍鎳 16 500 36
鎳銅+鎳(滾鍍) 36 500 36
鎳銅+鎳(掛鍍) 16 500 36
鋅 藍白鋅 24 72
彩鋅 48 72
鎳+金 36 500 96
鎳+錫 72 800 96
環氧樹脂 100 240

鋅鍍層一般不做濕熱試驗、壓力容器試驗和熱振試驗;

中性鹽霧試驗、濕熱試驗、壓力容器(PCT)試驗等的指標是指對一般規格(如D10*3/10*4等規格)的方塊、圓片磁體進行涂覆后的結果。當磁體的規格等有變化時(如單重大于20克或單重小于2克或者瓦型等其他形狀或異形磁鋼等等)，試驗指標也將相對應的調整。
